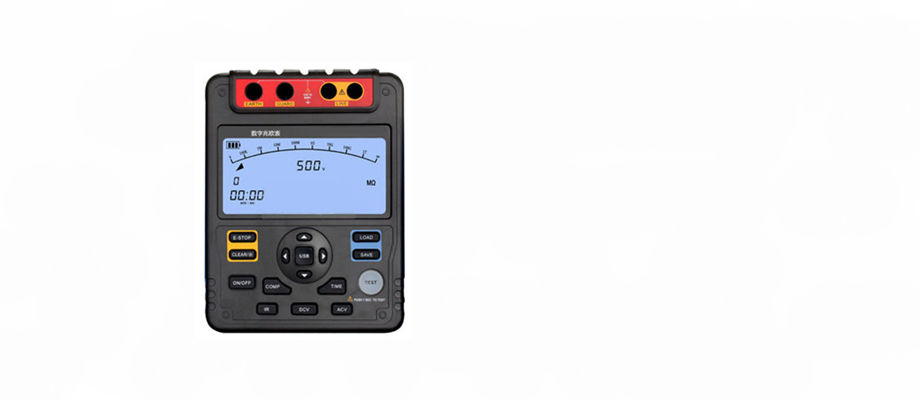

GOZ-267S系列
手持式数字兆欧表能快速方便的测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻，配有强大的测量和数据处理软件，完成绝缘电阻，电压等参数测量，性能稳定，操作简便。国自电气可根据需方要求满足通过国家电网电科院或相关权威机构的检测计量，并出具手持式数字兆欧表检定校验报告。
设备别称：
手持式兆欧表、兆欧计、便携式兆欧表、电动兆欧表、电动摇表
设备图解
1、数字兆欧表具有自动释放电压功能
2、USB接口数据传输
3、背光功能便于在阴暗光线下工作
4、条形图显示测量结果
5、高压提示符和红色警示灯
6、自动关机功能：
当测量结束后15分钟如果不操作会自动关机，自动关机后按ON/OFF键1秒后方可开机
7、18组数据存诸功能
8、设定测试时间TIME功能：在指定时间15分钟内自动执行测量
9、COMP测量(比较功能测量)
9、PI测量(极化指数测量)
PI测量能在任意两点时间里，根据设定自动测量电阻比率
10、误差极限：±(a%读数+字数)，保证期一年
11、环境温度：23±5℃
12、环境湿度：45～75%RH
1、绝缘电阻测试
|
额定电压
|
500V
|
1000V
|
1500V
|
2500V
|
|
测量范围
|
0.5MΩ～5.0GΩ
|
2MΩ～10.0GΩ
|
5MΩ～20.0GΩ
|
10MΩ～100GΩ
|
|
开路电压
|
DC500V+20%，
-0%
|
DC1000V+20%，
-0%
|
DC1500V+20%，
-0%
|
DC2500V+20%，
-0%
|
|
定额测定电流
|
500KΩ负荷时
1mA～1.2mA
|
1MΩ负荷时
1mA～1.2mA
|
1.5MΩ负荷时
1mA～1.2mA
|
2.5MΩ负荷时
1mA～1.2mA
|
|
短路电路
|
小于2.0mA
|
|
精确度
|
100KΩ～100MΩ；±(3%+5) 100MΩ～10GΩ；±(5%+5) 10GΩ～100GΩ；±(10%+5)
|
注意：在任何额定测试电压下，被测电阻低于10MΩ时，不得连续测量超过10秒
2、电压测试
|
|
直流电压
|
交流电压
|
|
测量范围
|
±30～±600V
|
30～600V(50/60Hz)
|
|
分辨率
|
1V
|
|
精确度
|
±(2%+5)
|
<100V：±(2%+8)
≥100V：±(2%+5)
|
|
显示
|
液晶显示，显示最大读数为9999
|
|
低电池警告
|
电池图(3个格)(见表1)
|
|
超限指示
|
"OL"标记出现在绝缘电阻范围上
|
|
量程功能
|
自动
|
|
单位显示
|
具有功能、电量单位符号显示
|
|
工作条件
|
0℃～40℃/相对湿度85%或更少些
|
|
存储条件
|
-20℃～60℃/相对湿度90%或更少些
|
|
外形尺寸(长×宽×高)
|
202×155×94mm3
|
|
重量
|
2kg(含电池)
|
|
电流消耗
|
约600mA(最大)(平时保持在约20mA)
|
|
附件
|
测试线
|
|
电池(碱性或碳性)1.5V(LR14)×8节
|
|
或DC15V电源适配器
|
|
接口软件光盘
|
|
USB接口线
|
|
使用说明书
|
|
携带箱
|
|
可 选 件
|
专用电源适配器(输入电压230V，50/60Hz，50mA，输出DC14.5V，600mA)
|
